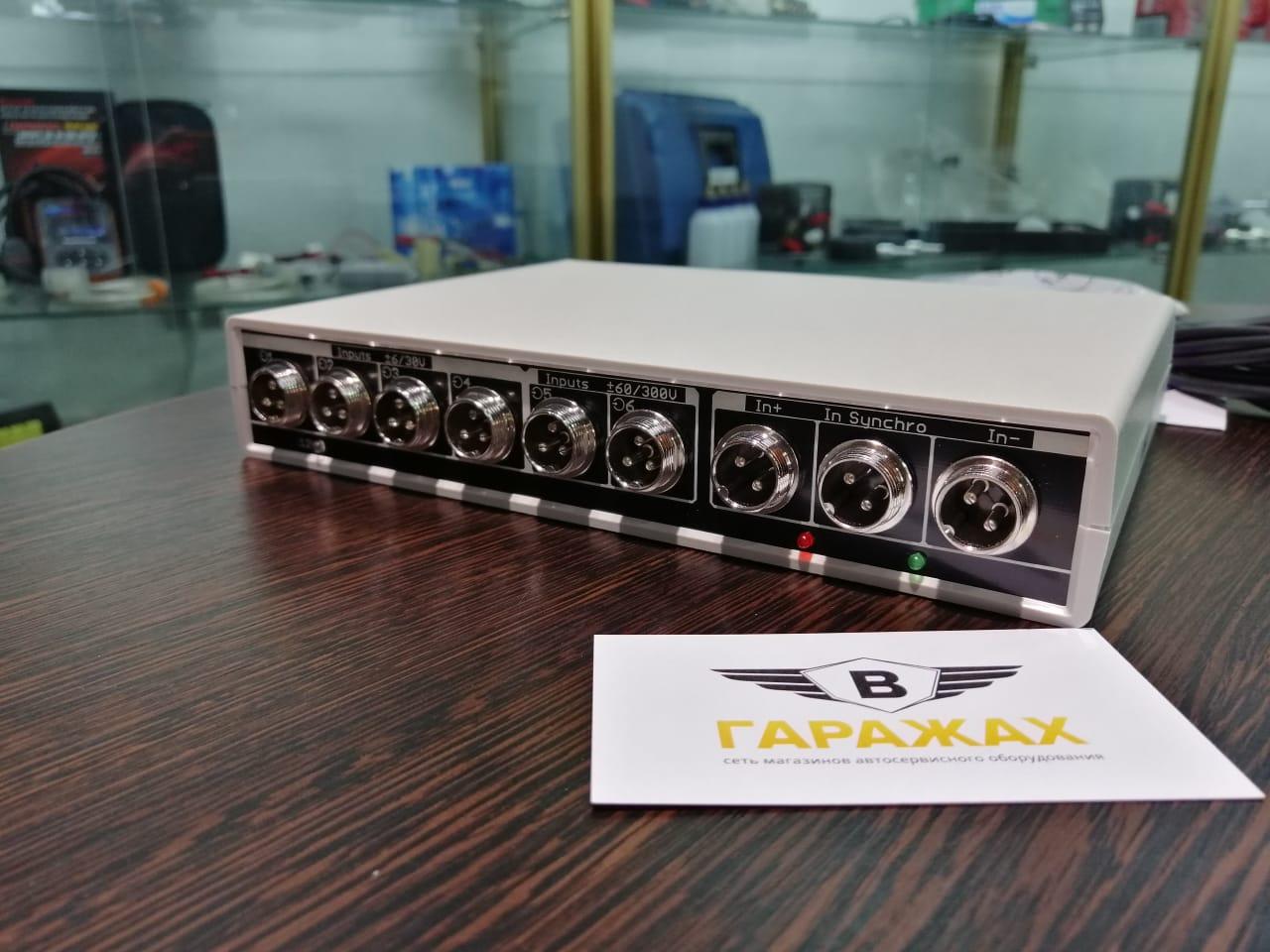

Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект)

впередназад
Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 2Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 3Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 4Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 5Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 6Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 7Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект), фото 8

1 200 000 Тг.

  • Ожидается
  • Код: AUTOSCOPE IV
Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект)
Ожидается
1 200 000 Тг.
Осциллограф Постоловского USB AUTOSCOPE IV (полный комплект)
+7 (705) 888-78-72
Офис г.Алматы
  • +7 (771) 507-29-10 Офис г.Алматы
  • +7 (771) 507-25-02 Офис г.Асатана
  • +7 (771) 507-29-20 Офис г.Шымкент
  • +7 (727) 312-32-99 Офис
+7 (705) 888-78-72
Офис г.Алматы
  • +7 (771) 507-29-10 Офис г.Алматы
  • +7 (771) 507-25-02 Офис г.Асатана
  • +7 (771) 507-29-20 Офис г.Шымкент
  • +7 (727) 312-32-99 Офис

USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп. Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.

Прибор обеспечивает универсальную применяемость по автомобильным маркам. Оснащается гальванической развязкой измерительных цепей и шины USB.

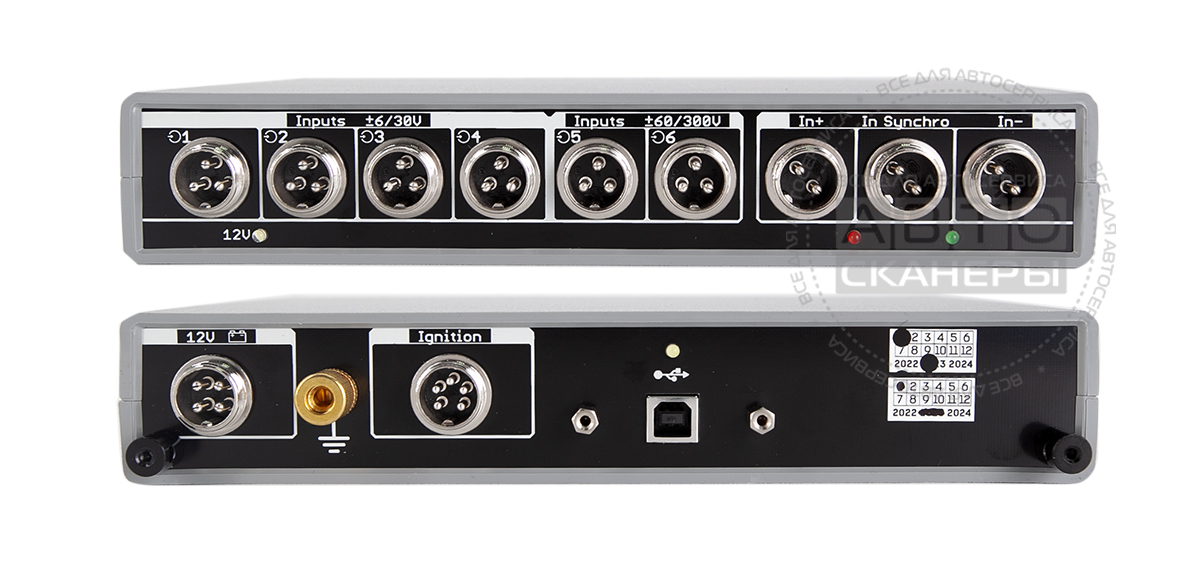

осциллограф постоловского вид спереди и сзади.jpg

Преимущества осциллоскопа по сравнению с USB Autoscope III

  • Интегрированный адаптер зажигания
  • Встроенный блок питания 12В
  • Повышение качества разъемов и кабелей

Обратите внимание:

Во вкладке "ВИДЕО" обновлено видео Скрипта Px v3.x Андрея Шульгина по диагностике двигателя при помощи USB Autoscope IV.

Режимы работы прибора

  • Аналоговый осциллограф
  • Цифровой анализатор
  • Диагностика системы зажигания
  • График разрежения
  • Диагностика системы газораспределения
  • Установка угла опережения зажигания
  • Определение временных параметров сигнала
  • Измерение относительного расхода топлива
  • Автоматический анализ осциллограмм

Режим аналогового осциллографа

Количество аналоговых входов 8
Количество каналов осциллографа 1, 2, 4, 8 (по выбору).
Разрешение АЦП 12 бит
Диапазон измеряемого напряжения ±6 / 30 V - 1-4й аналоговые входа;
±60 / 300 V - 5-6й аналоговый вход,
1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10;
±6 V - 7-8й аналоговые входа.
Максимальная частота оцифровки на канал в 1-но канальном режиме - 12,5 MHz;
в 2-х канальном режиме - 5,0 MHz;
в 4-х канальном режиме - 2,5 MHz;
в 8-ми канальном режиме - 1,25 MHz.
Режим оцифровки Непрерывный поток
Входное сопротивление 1 MΩ
Дополнительные возможности Свободное переключение входных каналов
(возможность подключения канала
осциллографа к любому из физических входов
"налету")

Режим цифрового анализатора

Количество входов цифрового анализатора 9
Диапазон входного напряжения для цифрового анализатора 0…5,5V
Режимы 2-х, 4-х, 8-и канальный анализатор
Максимальная частота оцифровки на канал в 2-х канальном режиме - 100 MHz;
в 4-х канальном режиме - 50 MHz;
в 8-ми канальном режиме - 25 MHz.
Входное сопротивление 10 kΩ.
> 1 MΩ при напряжениях (0…5 V);
510 Ω при выходе за диапазон
Максимальный обеспечиваемый со стороны устройства поток данных 25MB/s
Ток потребления рабочий режим: не более 350mA
режим ожидания: не более 60mA

Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.

Параметры ПО USB Осциллограф

Основные возможности режим отображения + запись + измерения в реальном масштабе времени одновременно
Количество каналов аналогового осциллографа по выбору 1, 2, 4, (8)
Параметры развертки для режима аналогового осциллографа 1-но канальный режим - 2 μS / Div. - 1 S / Div.;
2-х канальный режим - 5 μS / Div. - 1 S / Div.;
4-х канальный режим - 10 μS / Div. - 1 S / Div.;
8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры развёртки для режима цифрового анализатора 2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.;
4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.;
8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры детализации по напряжению
(только для режима аналогового осциллографа)
для диапазона входных напряжений ± 6 / 30 V
- 50 mV / Div. - 5 V / Div.;
для диапазона входных напряжений ± 60 / 300 V
- 0,5 V / Div. - 50 V / Div.;
при использовании ёмкостного датчика
- 500 V / Div. - 50 kV / Div.
Синхронизация в режиме аналогового осциллографа по любому каналу, фронт, уровень, порог по уровню, порог по времени
Количество каналов цифрового анализатора по выбору 2, 4, 8
Параметры развертки для режима цифрового анализатора 2-х канальный режим
0,2мкс/дел. - 0,2с/дел.;
4-х канальный режим
0,5мкс/дел. - 0,5с/дел.;
8-ми канальный режим
1мкс/дел. - 1с/дел.
с шагом 1-2-5
Синхронизация в режиме цифрового анализатора по любому каналу, фронт
Минимальное время записи
(при условии наличия свободного дискового пространства)
режим аналогового осциллографа:
1-но канальный режим (12,5MHz)
- 170 сек;
2-х и 4-х канальный режим (10MHz)
- 240 сек;
режим цифрового анализатора
- 85 сек.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
Максимальный размер файла режим аналогового осциллографа
- 3GB;
режим цифрового анализатора
- 2GB
Измерительный инструментарий max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала
Выходные форматы бинарный файл,
графический файл в формате *.jpg,
получение жёсткой копии осциллограммы при помощи печати
Дополнительные возможности Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов.
Функция отображения значения измеряемой физической величины.
С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла

Дополнительные возможности ПО USB Осциллограф

  • Мониторинг, измерение и запись оцифрованного сигнала одновременно.
  • Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатка на принтер через встроенный USB разъем.
  • Добавления временных маркеров с комментариями.
  • Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript.
  • Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа.
  • Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям.
  • Конструктор скрипта для анализа сигналов.

Минимальные требования к персональному компьютеру

Процессор Pentium IV 2GHz
Оперативная память 1GB
Жёсткий диск 10GB свободного дискового пространства, режим обмена не ниже UDMA 100
Оптический привод CD-ROM для инсталляции программного обеспечения
Интерфейс USB 2.0 HI-SPEED
Видео карта AGP или PCI Express
Монитор SVGA
Операционная система Windows XP, Vista, 7, 8, 10
Дополнительные требования Корпус компьютера целесообразно обеспечить заземлением либо применять ноутбук с электропитанием  преимущественно от аккумуляторной батареи при отключенном сетевом адаптере.

Технические характеристики

  • Тестовое напряжение изоляции 3 kV в течение 1 минуты.
  • Ёмкость изоляции не выше 70 pF.
  • Сопротивление изоляции не менее 10 GΩ



USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) USB Autoscope IV

USB Autoscope IV

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Комплект универсальных кабелей - 2 шт.

Комплект универсальных кабелей - 2 шт.

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Кабели и датчики для диагностики DIS-систем

Кабели и датчики для диагностики DIS-систем

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Cx-M универсальный накладной ёмкостной датчик

Cx-M универсальный накладной ёмкостной датчик

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Питающий кабель

Питающий кабель

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Измерительный щуп (светодиодная подсветка) - 2 шт.

Измерительный щуп (светодиодная подсветка) - 2 шт.

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Датчик первого цилиндра Sync для синхронизации цилиндров

Датчик первого цилиндра Sync для синхронизации цилиндров

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Адаптер высоковольтного удлинителя

Адаптер высоковольтного удлинителя

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) USB 2.0 AB интерфейсный кабель

USB 2.0 AB интерфейсный кабель

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Датчик Lx-M

Датчик Lx-M

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Высоковольтный искровой разрядник

Высоковольтный искровой разрядник

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Датчик давления в цилиндре Px 35 и удлинитель PxLonger M14

Датчик давления в цилиндре Px 35 и удлинитель PxLonger M14

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Датчик разрешения Dx

Датчик разрешения Dx

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Комплект измерительных адаптеров (светодиодная подсветка) - 2 шт.

Комплект измерительных адаптеров (светодиодная подсветка) - 2 шт.

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Комплект пробников-зажимов прокалыватель - 2 штуки

Комплект пробников-зажимов прокалыватель - 2 штуки

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Комплект пробников-игл - 4 штуки

Комплект пробников-игл - 4 штуки

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Комплект проводов-удлинителей - 4 штуки

Комплект проводов-удлинителей - 4 штуки

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Пробник-зажим «крокодил»

Пробник-зажим «крокодил»

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Подставка-держатель для прибора (в разборе)

Подставка-держатель для прибора (в разборе)

USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация) Упаковочная коробка

Упаковочная коробка

Характеристики
Основные атрибуты
Производитель Autoscope
Страна производительУкраина
Количество аналоговых входов8
Количество каналов осциллографа8
